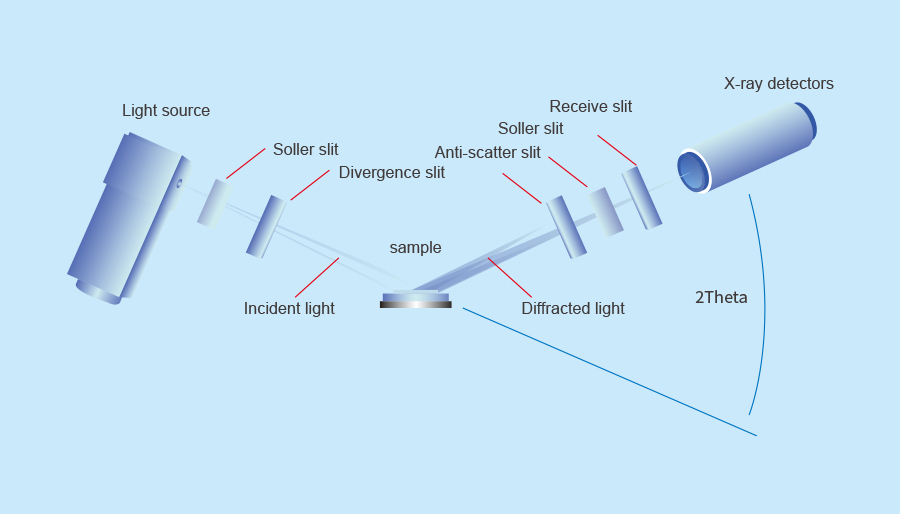

Настольный рентгеновский дифрактометр FRINGE в рентгеновском пучке через щель Sola, расходящуюся щель облучения на образец, стол образца расположен в центре гониометра, на основе геометрии отражения θs - θd, рентгеновский пучок в удовлетворении закона Брэгга, дифракционное явление в определенном направлении, через антирассеивающую щель, щель Sola, приемную щель, чтобы достичь рентгеновского детектора, и в конечном итоге через систему обработки данных в Собранная дифракционная картина отображается в программе анализа.

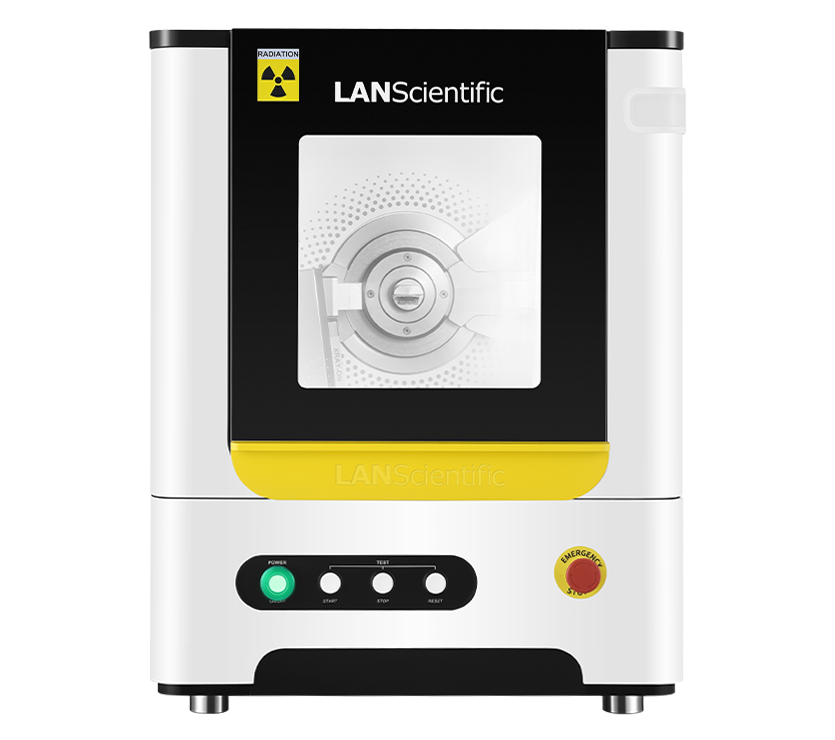

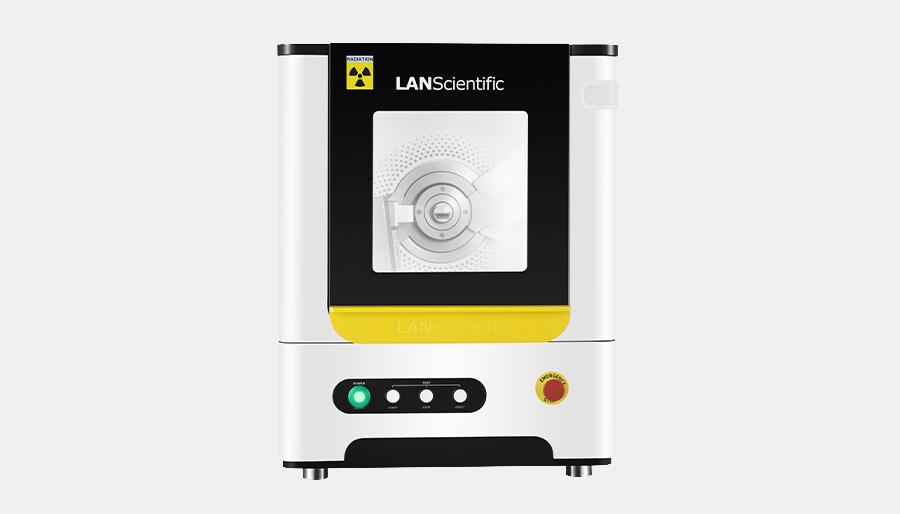

Простота управления FRINGE и превосходное разрешение делают его идеально подходящим для пользователей в промышленности и академических исследованиях. Компактная и легкая форма и простой в использовании дизайн, очень экономит место, подходит для каждого стола, просто нужно подготовить стандартную розетку, а затем потратить несколько минут, вы можете завершить основной физической фазы порошка, блока или пленки и других форм образцов для качественного и количественного анализа, анализа кристаллической структуры, анализа структуры материала и определения степени кристалличности, это идеальный выбор для различных анализа структуры материала.
Добыча лития и литиевая энергетика |
|
|
Исследования и образование |
|
биомедицина |
| угломер | θ-θ вертикальный гониометр, радиус дифракционного круга 150mm |
| 2θ Диапазон углов | -3° - +150° |
| 2θ Точность угла | Отклонение <±0,02° во всем спектральном диапазоне |
| разрешение | <0,04°2θ Ширина полупика FWHM |
| Sola Slits | Встроенная щель Sola, не имеющая подвижных регулируемых частей, повышает надежность гониофотометрической системы и позволяет устанавливать настольные рентгенофлуориметры FRINGE на лабораторные платформы, смонтированные на транспортных средствах. |

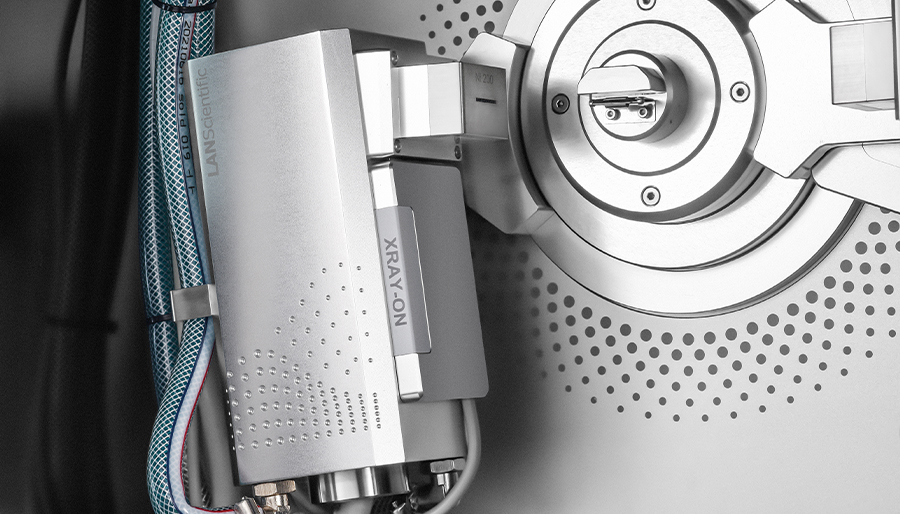

| Рентгеновская трубка | Металлокерамическая рентгеновская трубка, поддерживает мощность до 2.2KW, фокусное расстояние: 1x10 mm, конфигурация мишени Cu по умолчанию |
| Мощность высоковольтного генератора | Твердотельный высокочастотный генератор высокого напряжения, максимальная выходная мощность 600W |
| Размер инструмента | 580mmx 450mmx 680mm（L×W×H） |
| гири | Около 120KG (зависит от фактической конфигурации) |
| источник питания | 220V±10V，50Hz，мощность (выход) 1000W |
| Метод рассеивания тепла | Встроенная система охлаждения с циркуляцией воды, нет необходимости добавлять дополнительный чиллер, программное обеспечение может в реальном времени отображать температуру воды, расход, скорость потока и другую информацию в рентгеновской трубке |
| ремесло | DPPC |

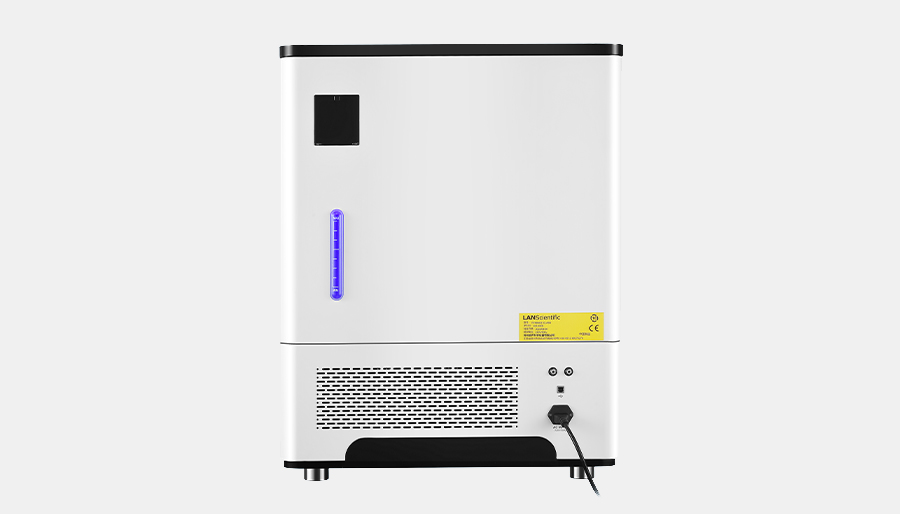

| разъем | Компактные бытовые розетки обеспечивают питание, а USB-порт подключается к компьютеру для управления XRD |
| подача воздуха | Обеспечивает 2 газовых соединения для анализа на месте или защиты атмосферы |
| безопасность | FRINGE имеет газовую пружину большое окно подъемной двери, может наблюдать процесс анализа на месте без мертвого угла, и может эффективно экранировать рентген, с защитой автоматического отключения в процессе тестирования, безопасности блокировки устройства, отсек образца закрывается после закрытия производительность полностью закрыта, интерфейс управления имеет отсек образца закрыт функция подсказки |
| Особенности облачного сервиса | Синхронизируемый мобильный APP-сервис для поддержки управления дифракционными данными на основе карт и доступа к системам управления знаниями |
| CrystalX оборудование | CrystalX автоматически анализирует фазу после получения дифракционных данных и выдает процентное содержание каждого компонента фазы, что значительно снижает требования к пользователю: никакого ручного поиска, никакого вычитания фона, никакого сглаживания, никакого ручного поиска пиков, просто нажмите кнопку "Start Test" и предоставьте все остальное программе CrystalX |
