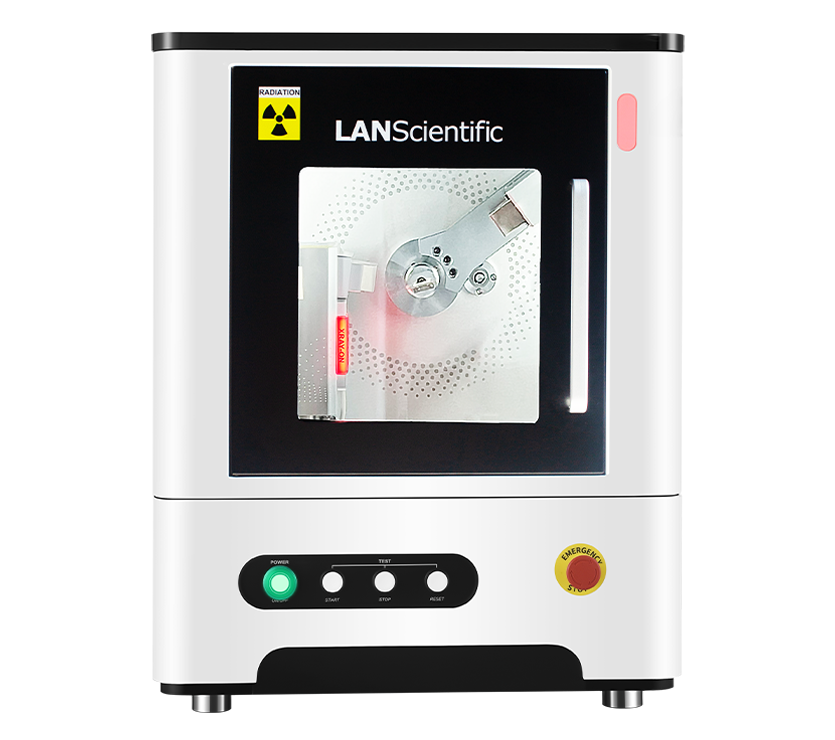

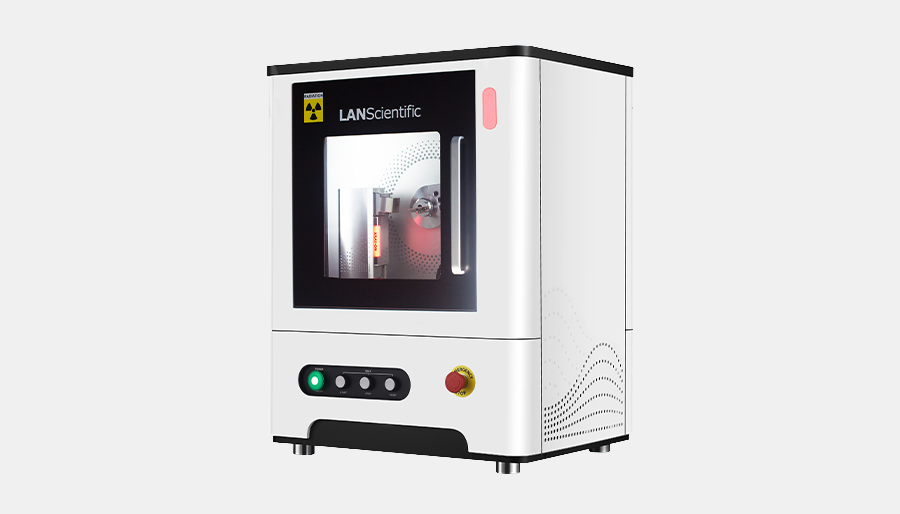

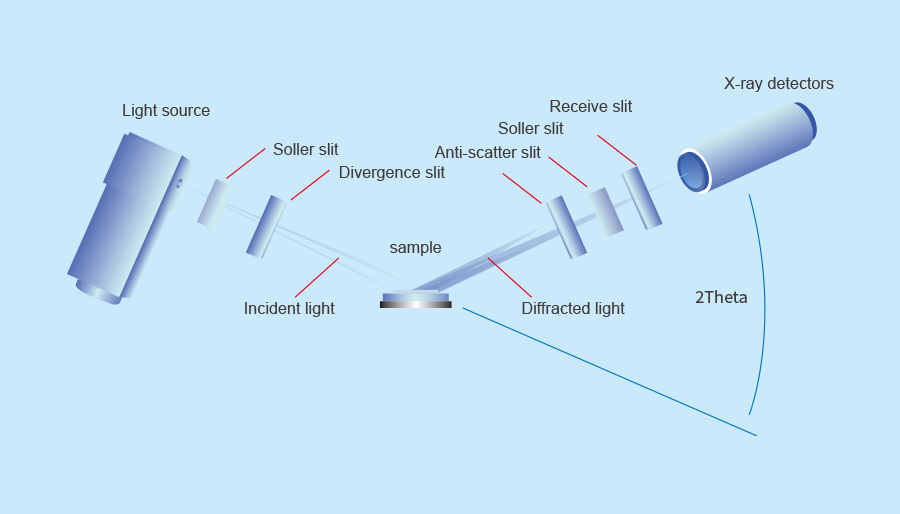

Настольный рентгеновский дифрактометр FRINGE CLASS используется для облучения образца рентгеновским пучком через щель Sola и расходящуюся щель, при этом столик с образцом расположен в центре гониометра. На основе геометрии отражения θs-θd рентгеновский пучок дифрагирует в определенном направлении при выполнении закона Брэгга и поступает на рентгеновский детектор после прохождения через антирассеивающую щель, щель Sola и приемную щель, и наконец проходит через Система обработки данных выводит собранную дифракционную картину на экран аналитического программного обеспечения.

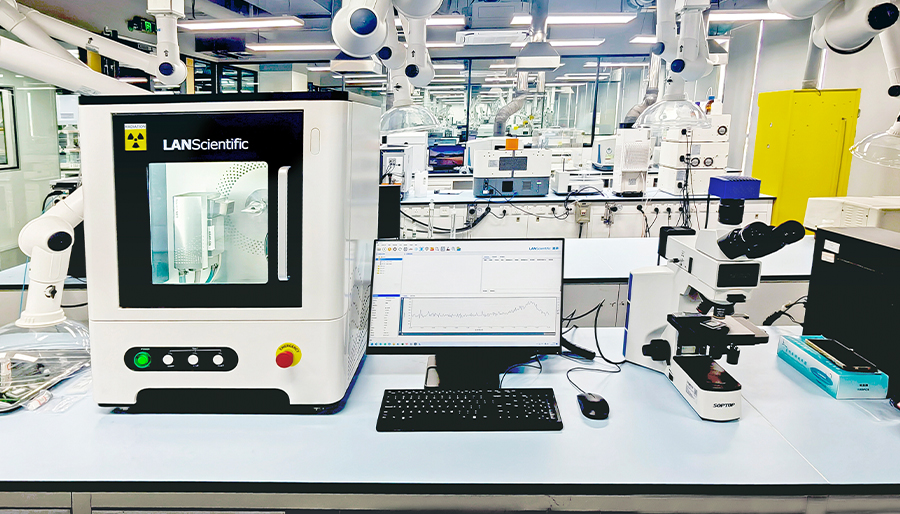

FRINGE CLASS - это многофункциональный прибор для дифракционного анализа порошков, разработанный компанией самостоятельно, объединяющий ряд технологий, таких как XRD и компьютерное программное обеспечение, и позволяющий быстро проводить качественный и количественный анализ основных физических фаз образцов в виде порошков, кусков или тонких пленок, анализ кристаллической структуры, анализ структуры материалов и определение степени кристалличности, характеризующийся простотой управления, высокой точностью, высокой скоростью определения и т.д., и может быть использован для исследования материалов, Биомедицина, минералы, пластмассовые изделия, полупроводники и многие другие области для обеспечения высокоточного анализа.
| угломер | Вертикальный гониометр с θ-2θ связью, радиус дифракционного круга 150 mm |
| 2θ Диапазон углов | -3° - +150° |
| 2θ Точность угла | Отклонение <±0,02° во всем спектральном диапазоне |
| разрешение | <0,04°2θ Ширина полупика FWHM |
| Sola Slits | Встроенная щель Sola без подвижных регулируемых деталей повышает надежность гониофотометрической системы, позволяя устанавливать настольный рентгенофлуоресцентный анализатор FRINGE CLASS на лабораторную платформу, смонтированную на автомобиле. |
| Рентгеновская трубка | Металлокерамическая рентгеновская трубка, поддерживает мощность до 2.2KW, фокусное расстояние: 1x10 mm, конфигурация мишени Cu по умолчанию |
| Мощность высоковольтного генератора | Твердотельный высокочастотный генератор высокого напряжения, максимальная выходная мощность 600W |
| Размер инструмента | 580mmx 450mmx 680mm（L×W×H） |
| гири | Около 120KG (зависит от фактической конфигурации) |
| источник питания | 220V±10V，50Hz，Мощность всей машины 1000W |
| Метод рассеивания тепла | FRINGE CLASS имеет встроенную систему охлаждения с циркуляцией воды, нет необходимости добавлять дополнительный чиллер, программное обеспечение может в реальном времени отображать температуру воды, расход, скорость потока и другую информацию в рентгеновской трубке. |
| ремесло | DPPC |
| разъем | Компактные бытовые розетки обеспечивают питание, а USB-порт подключается к компьютеру для управления XRD. |
| подача воздуха | Обеспечивает 2 газовых соединения для анализа in-situ или защиты атмосферы. |
| безопасность | Эффективное экранирование рентгеновского излучения, автоматическое отключение в процессе тестирования защиты, устройство блокировки безопасности, отсек для образцов закрывается после закрытия производительности отсека для образцов полностью закрыт, интерфейс управления имеет функцию подсказки закрытия отсека для образцов |
| Особенности облачного сервиса | Синхронизируемый мобильный APP-сервис для поддержки управления дифракционными данными на основе карт и доступа к системам управления знаниями. |

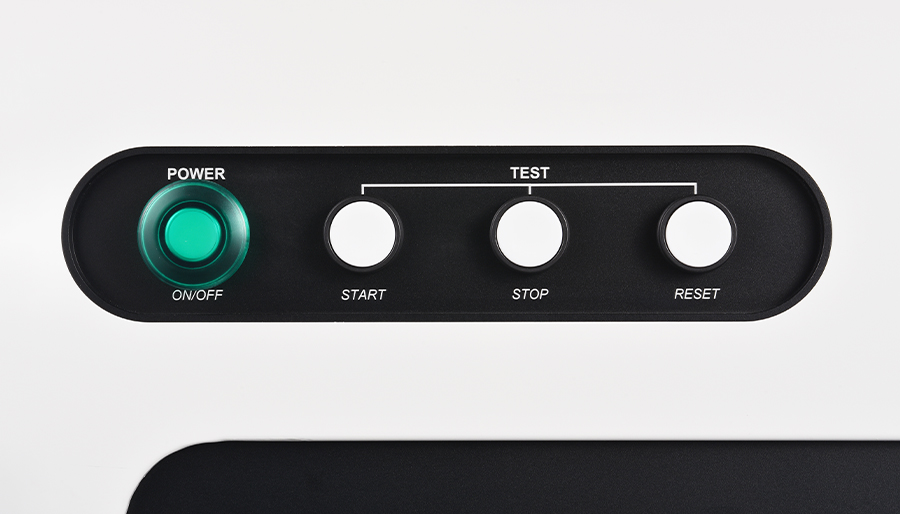

| CrystalX оборудование | После получения дифракционных данных CrystalX автоматически анализирует физическую фазу и выдает процентное содержание каждого компонента физической фазы, что значительно снижает требования пользователя, не нужно вручную искать, вычитать фон, сглаживать, искать пики вручную, нужно только нажать кнопку "Start Test", а все остальное предоставить программе CrystalX. |
