INSIGHT系列(桌面式)

NSIGHT 五金卫浴版

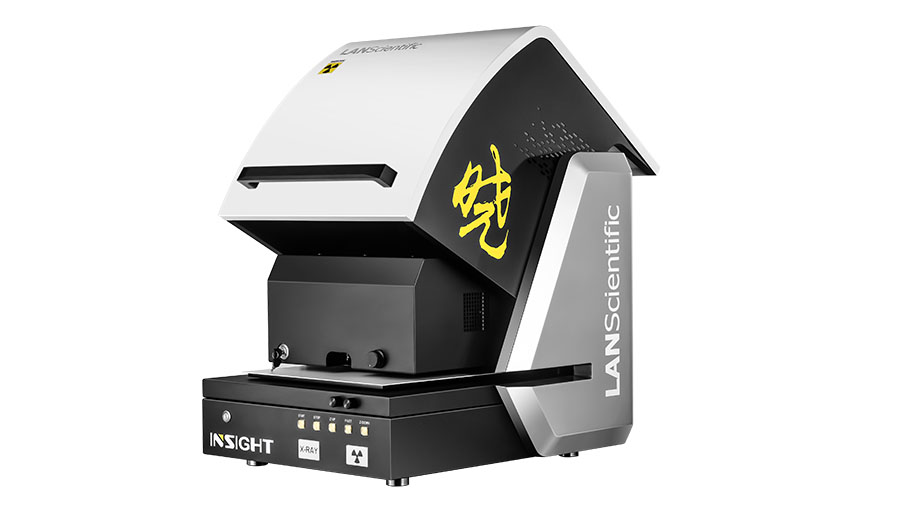

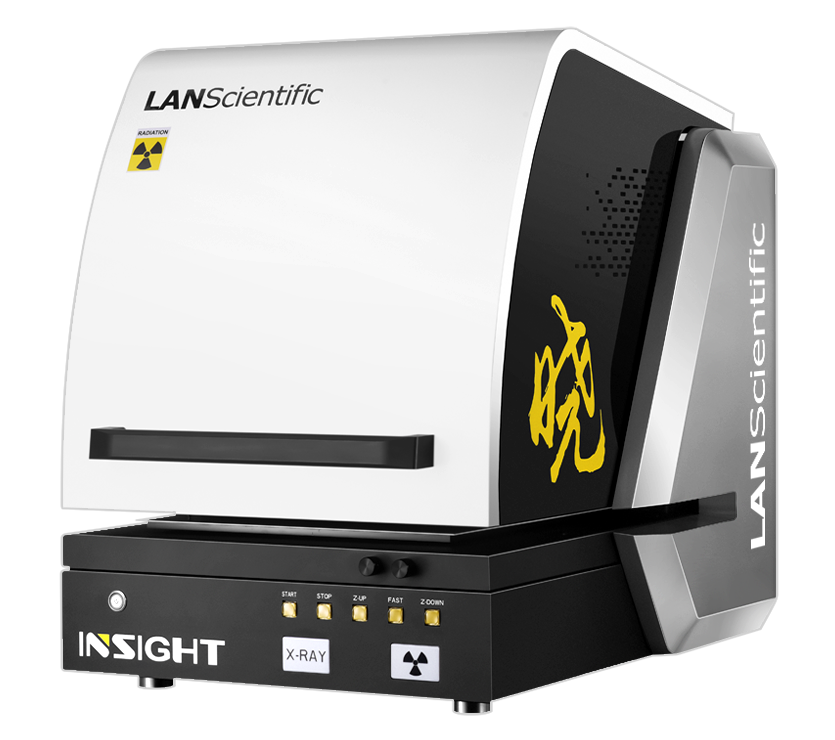

紧凑型桌面式微区XRF分析仪
    NSIGHT 五金卫浴版

    镀层工艺被广泛应用于五金制品中,科学技术与现代工业的发展对五金制品质量标准和控制越来越严格,进而对镀层技术发展和质量控制也越来越标准化。目前我们市面上,五金行业金属表面的镀层镀层主要分为三类:防护性镀层、防护-装饰性镀层、功能性镀层3种。

    不同镀层产品的质量检查的内容因零件和镀层而异,但镀层的外观、厚度、耐蚀性和与基体金属的结合力是所有镀层都必须检查的内容,其中镀层的厚度是镀件品质的最重要保证因素。针对五金制品行业的表面处理的过程控制、产品质量检验等环节中的检测和筛检难题,浪声科学为您提供高效的、智能的XRF分析仪器——晓INSIGHT 镀层分析仪。

    晓INSIGHT 镀层分析仪是一款上照式镀层分析仪,具有高灵敏度、非破坏性、操作简单、测试精度高、外观紧凑、节约空间等特点,不仅可用于对不均匀、不规则,甚至微小件等形态的样品进行元素分析,还能用于镀层和镀层系统的厚度测量,广泛应用于各类产品的质量管控、来料检验和生产工艺控制环节,以帮客户降低物料成本,满足对应的工业标准。






    使用优势

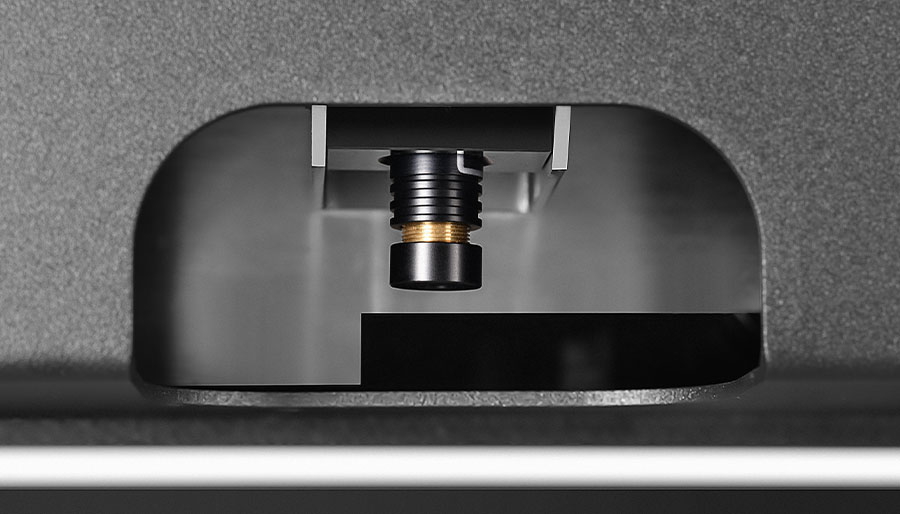

    多准直器

    多准直器可选或多种准直器组合由软件自动切换,使得晓INSIGHT的多功能性得以显著提升,以灵活应对不同尺寸的零件。

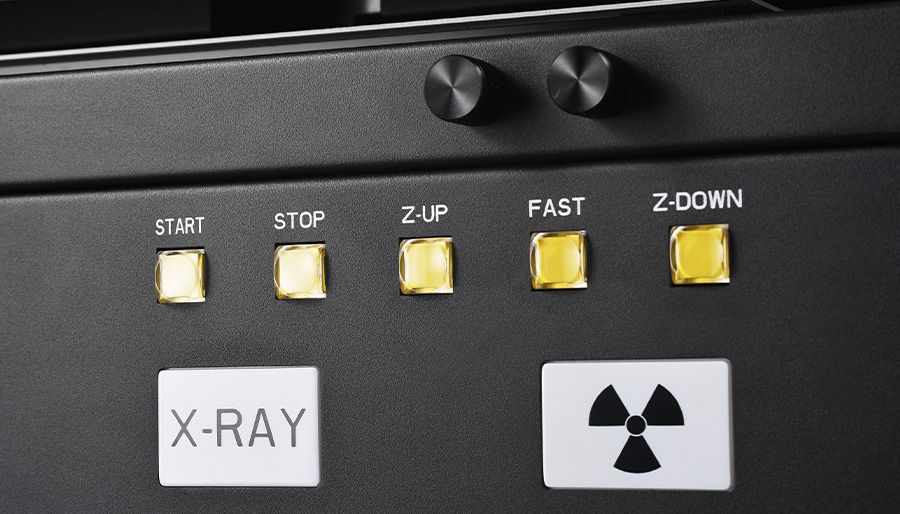

    一键式测量

    配备直观而智能的分析软件,操作简单,任何人无需培训都可以测试样品,仅仅需要点击“ 开始测试”,数十秒即可获得检测结果啦。

    自动对焦

    高低大小样品可快速清晰对焦,视频图像可放大、含十字线、自动聚焦。

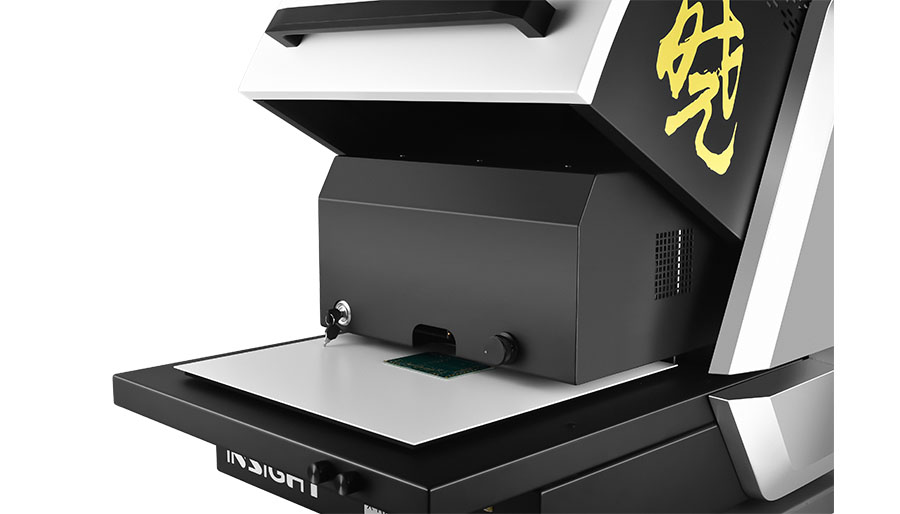

    超大测量室

    仪器壳体的开槽设计(C型槽)使得测量空间宽大,样品放置便捷,可以测量如印刷线路板类大而平整的物品,也可以放置形状复杂的大样品。

    无损检测

    X射线荧光是无损分析过程,不留任何痕迹,即使是对敏感性材料,其测量也是非常安全的。

    高性能进口探测器

    选用适合于多元素镀层的高灵敏度半导体探测器,比起传统的封气正比计数器,半导体探测器具有更佳分辨率、更低的背景噪声(最高 S/N 比)长期稳定性以及更长的使用寿命。

    高精度手调X-Y平台

    搭载高精度手调X-Y平台,最高精度可达 25μm,使微区测量更便捷。



    应用场景


    晓INSIGHT 五金行业版(图1)

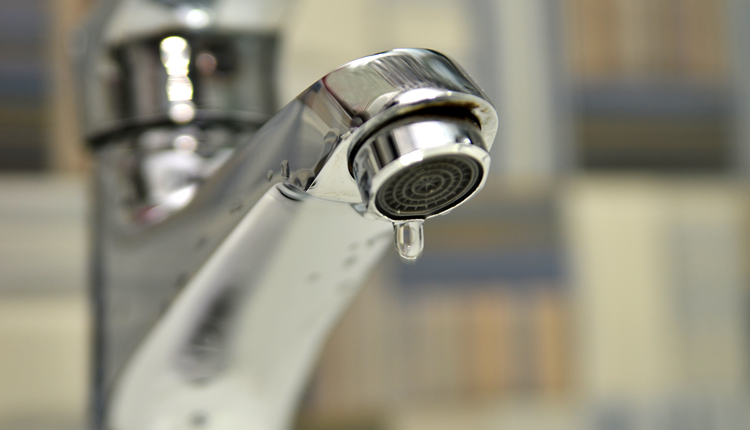

    卫浴产品

    卫浴五金一般分为三个组成部分。即底座(固定件)、连接件、功能件,电镀作为浴五金件的主要工艺,对于产品来说是至关重要的,它关系到产品使用寿命、光洁度、耐磨度。


    点击了解更多

    ScopeX COAT镀层分析仪(图2)

    五金器具

    五金器具是指用金、银、铜、铁、锡等金属通过加工铸造得到的产品,镀层工艺被广泛应用于五金器具中,常见的有:镀锌、镀铜、镀镍、镀金、镀银、镀锡、镀铑、镀钯以及合金电镀。


    点击了解更多

    晓INSIGHT 五金行业版(图3)

    装饰性涂层

    可使零件美观,也可提高表面的耐腐蚀性及耐磨性,例如Au及Cu-Zn仿金镀层、黑铬、黑镍镀层等。


    晓INSIGHT 五金行业版(图4)

    ABS电镀层

    近年来,随着工业的快速发展,塑料电镀已被广泛应用在塑料零件的装饰性电镀上,ABS塑料是塑料电镀中应用最广的一种。与金属制件相比,塑料电镀制品不仅可以实现很好的金属质感,而且能减轻制品重量,在有效改善塑料外观及装饰性的同时,也可改善其在电、热及耐蚀等方面的性能。


    点击了解更多

    晓INSIGHT 五金行业版(图5)

    单镀层

    可检测铁镀镍、铜镀镍、铁镀铬、铜镀锡、铜镀金、铜镀银等单镀层的厚度和元素成分。

    晓INSIGHT 五金卫浴版(图6)


    紧固件

    紧固件是使用非常广泛的机械基础零件,具有品种规格繁多,性能用途各异、标准化、系列化、通用化程度高等特点,为使紧固件提高防腐蚀能力兼顾外观美观,通常会对进行紧固件的表面处理,常见的表面的处理有镀锌,锌镍以及达克罗等方式。






    规格参数

    特点

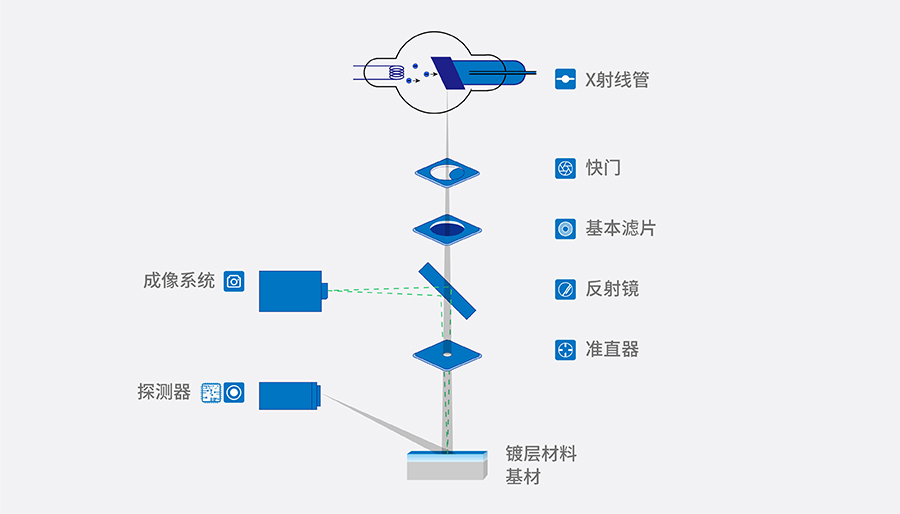

    自上而下的测量结构,XYZ测量平台,Muti-FP多层算法

    元素范围 Na(钠)—Fm(镄)
    分析层数 5层(4层+基材)每层可分析10种元素,成分分析最多可分析25种元素
    X射线管 50 W(50kV,1mA),钨钯X射线管(靶材可选配)
    探测器 高灵敏度大面积Si-PIN探测器
    准直器 φ0.5-φ5可选,多准可选
    相机

    高分辨率CMOS彩色摄像头,500万像素

    手动样品XY平台 移动范围:100mm x 150 mm
    可编程XY平台 可选配
    Z轴移动范围 150 mm
    样品仓尺寸 564mm×540mm×150mm(L×W×H)
    外形尺寸 664mm×761mm×757mm(L×W×H)
    重量 120KG
    电源 AC 220V±5V 50Hz(各地区配置稍有不同)
    额定功率 150W
