FRINGE EV桌面式X射线衍射仪在X射线光束通过索拉狭缝、发散狭缝照射在样品上，样品台位于测角仪中心，基于反射几何θs-θd，X射线光束在满足布拉格定律时，在特定的方向上发生衍射现象，经过防散射狭缝、索拉狭缝、接收狭缝到达X射线探测器上，最终经过数据处理系统在分析软件上展现出采集的衍射图谱。

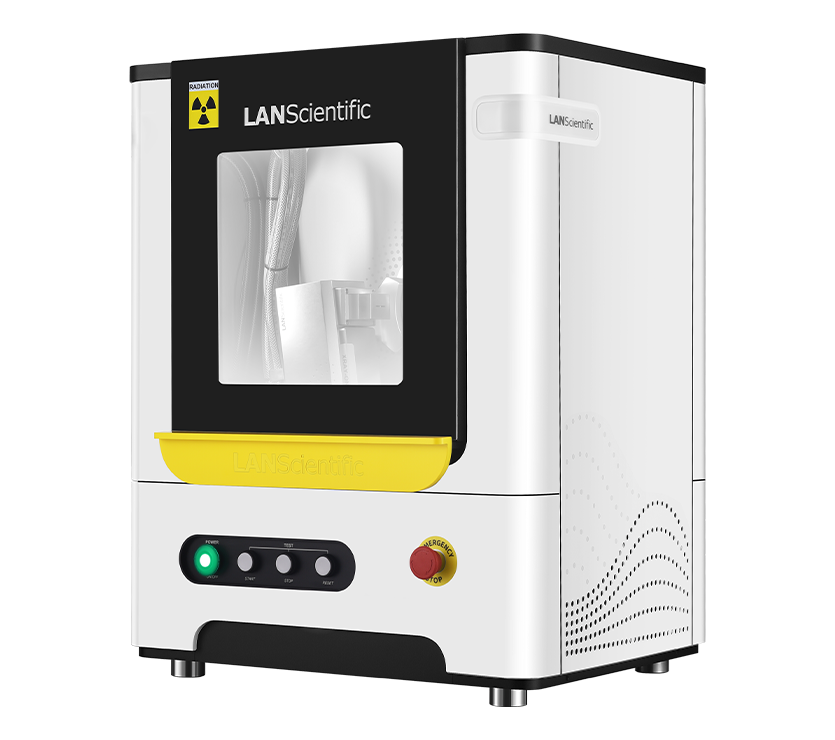

FRINGE EV是公司自主研发的一款桌面式X射线衍射仪器，其融合XRD和计算机软件等多项技术，可快速对粉末、块状或薄膜等形态的样品进行主要物相定性、定量分析、晶体结构分析、材料结构分析及结晶度测定，具有精度高、准确度高、稳定性好、应用范围广、操作简便和智能化等特点，为材料研究、大学及研究院所、建筑材料、金属、矿物、塑料制品、医药品和半导体等众多领域提供高精度的分析。
| 测角仪 | θ-θ立式测角仪、衍射圆半径 150mm |
| 2θ角度范围 | -3° - +150° |
| 2θ角度精度 | 全谱范围内＜±0.02°偏差 |
| 角度分辨率 | <0.04°2θ 半峰宽FWHM |
| 狭缝系统 | 集成式索拉狭缝系统，无任何运动可调部件，增加测角系统的可靠性 |
| X射线管 | 金属陶瓷X射线管，支持最大 2.2KW功率，焦点：1mmx10mm，默认配置Cu靶 |
| 高压发生器 | 1200W，管电压最大40KV，管电流最大30mA |
| 仪器尺寸 | 580mm x 450mm x 680mm（L×W×H） |
| 重量 | 约120KG（取决于实际配置） |
| 电源 | 220V±10V，50Hz，整机功率 最大值2000W |
| 散热方式 | 外置水循环冷却系统/内置水循环冷却系统 （可选配） |
| 探测器 | DPPC探测器（数字脉冲处理计数探测器） |
| 接口 | 紧凑的家用墙插插头提供电源，USB接口连接PC用于控制XRD |
| 气源 | 提供2路气源接口，可用于原位分析或气氛保护 |
| 安全性 | FRINGE EV具有空气弹簧大橱窗升降门，可无死角观察原位分析过程，并可有效屏蔽X射线，具有在测试过程中自动切断的保护、安全联动锁装置，样品舱关闭后属于全封闭性能，操作界面有样品舱关闭提示功能 |
| 云端服务功能 | 配套使用可同步的移动端APP服务，用于支持衍射数据卡片化管理，并支持接入知识管理系统 |
| CrystalX软件 | CrystalX在获得衍射数据后，自动进行物相分析，并给出物相各组分百分比，大大降低了使用人员的要求，无需手动检索，无需扣背景，无需平滑，无需手动寻峰，仅仅需要点击“开始测试”，其它交给CrystalX 软件吧 |
