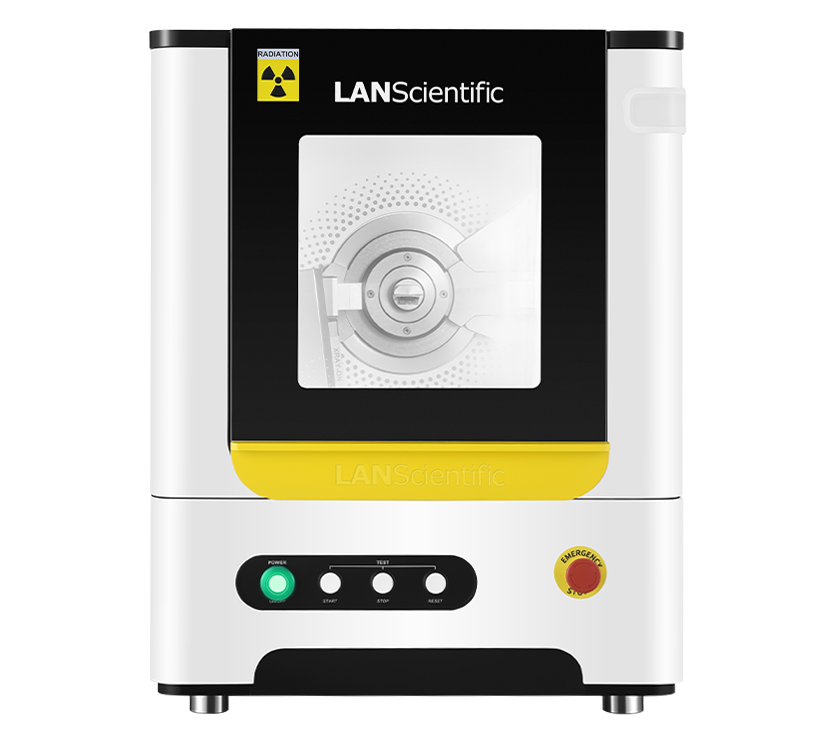

FRINGE系列(桌面式)

FRINGE

界无止界,解析世界
    FRINGE

    FRINGE桌面式X射线衍射仪在X射线光束通过索拉狭缝、发散狭缝照射在样品上,样品台位于测角仪中心,基于反射几何θs-θd,X射线光束在满足布拉格定律时,在特定的方向上发生衍射现象,经过防散射狭缝、索拉狭缝、接收狭缝到达X射线探测器上,最终经过数据处理系统在分析软件上展现出采集的衍射图谱。


    FRINGE操作简单,出色的分辨率等特点,非常适用工业、学术研究等领域的用户操作。紧凑轻便的外形和易于使用的设计,十分节约空间,适合每一台办公桌,只需准备标准的电源插座,然后花费几分钟的时间,即可完成对粉末、块状或薄膜等形态的样品进行主要物相定性、定量分析、晶体结构分析、材料结构分析及结晶度测定,是各种材料结构分析的理想之选。



    使用优势

    空气弹簧大橱窗升降门

    空气弹簧大橱窗升降门,节约桌面空间,适合每一台办公桌,有效提高空间利用率。

    高度集成化系统

    内置水循环冷却系统,无需额外增加冷水机,通过分析软件即可实时监控温度和流量,便于管理和调整。适用于空间有限的应用场合,还同时减少了外部环境对设备的影响,提高了整体系统的稳定性和可靠性。

    多元化的附件选择

    FRINGE系列产品以其卓越的灵活性和多功能性,能够适应各种类型的样品测量需求。无论是平板反射、透射、块体样品还是薄膜,FRINGE都能通过相应的附件轻松实现测量。

    适合所有人的XRD

    CrystalX在获得衍射数据后,自动进行物相分析,并给出物相各组分百分比,大大降低了使用人员的要求,仅仅需要点击 “开始测试”,其它交给 CrystalX软件吧。

    安全性

    具有在测试过程中自动切断保护装置、安全联动锁装置,样品舱关闭后属于全封闭性能,操作界面有样品舱关闭提示功能。

    一体式狭缝系统

    集成式索拉狭缝,无任何运动可调部件,增加测角系统的可靠性,从而使 得仪器 可安装于车载实验室平台。

    强大的DPPC探测器

    DPPC探测器(数字脉冲处理计数探测器),计数吞吐量≥1×10 7CPS ,DPPC探测器可高效抑制样品荧光,即使对于强荧光样品,也能提供出色的峰背比,无需使用二级单色仪,DPPC探测器在提供衍射数据的同时提供能量色散光谱数据。

    规格参数

    测角仪 θ-θ立式测角仪、衍射圆半径 150mm
    2θ角度范围 -3° - +150°
    2θ角度精度 全谱范围内<±0.02°偏差
    角度分辨率 <0.04°2θ半峰宽FWHM
    狭缝系统 集成式索拉狭缝系统,无任何运动可调部件,增加测角系统的可靠性,从而使得FRINGE桌面式XRD可安装于车载实验室平台
    X射线管 金属陶瓷X射线管,支持最大 2.2KW功率,焦点:1mmx10mm,默认配置Cu靶
    高压发生器 固态高频高压发生器,最大输出功率600W
    仪器尺寸 580mm x 450mm x 680mm(L×W×H)
    重量 约120KG(取决于实际配置)
    电源 220V±10V,50Hz,整机功率 1000W
    散热方式 内置水循环冷却系统,无需额外增加冷水机,软件可实时显示X射线管中水温、流量、流速等信息
    探测器 DPPC探测器(数字脉冲处理计数探测器),计数吞吐量≥1×107CPS
    接口 紧凑的家用墙插插头提供电源,USB接口连接PC用于控制XRD
    气源 提供2路气源接口,可用于原位分析或气氛保护
    安全性 FRINGE具有空气弹簧大橱窗升降门,可无死角观察原位分析过程,并可有效屏蔽X射线,具有在测试过程中自动切断的保护、安全联动锁装置,样品舱关闭后属于全封闭性能,操作界面有样品舱关闭提示功能
    云端服务功能 FRINGE配套使用可同步的移动端APP服务,用于支持衍射数据卡片化管理,并支持接入知识管理系统
    CrystalX软件 CrystalX在获得衍射数据后,自动进行物相分析,并给出物相各组分百分比,大大降低了使用人员的要求,无需手动检索,无需扣背景,无需平滑,无需手动寻峰,仅仅需要点击“开始测试”,其它交给CrystalX 软件
